火和石Y-HG1系列冶金设备用液压缸为单位塞双作用液压缸，按照ISO6020/1标准设计和制造，属标准产品。

共有两种速比（ψ=1.46、ψ=2），13种安装形式。推荐使用46号抗磨液压油或水乙J二醇。

Y-HG1冶金系列油缸怎么样

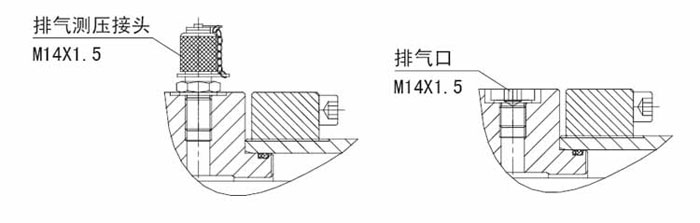

放气阀
作为选项在两端，放气阀深入缸头和缸盖，并且被系留成它们不能被随意中拆除。

Y-HG1冶金系列油缸怎么样

专业设计
　　火和石可根据客户特殊要求，满足更高的密封性能、特殊的安装方式、非标准额定压力设计。

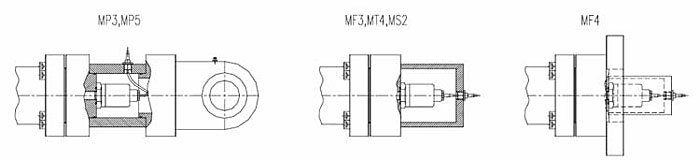

位置反馈
火和石可根据客户要求，选配各种类型的直线位移传感器，达到更精准压力控制要求。

Y-HG1冶金系列油缸怎么样

接近开关
　　火和石可根据客户要求，合理选配非接触位置开关，达到更好的电信号——压力控制效果。

Y-HG1冶金系列油缸怎么样

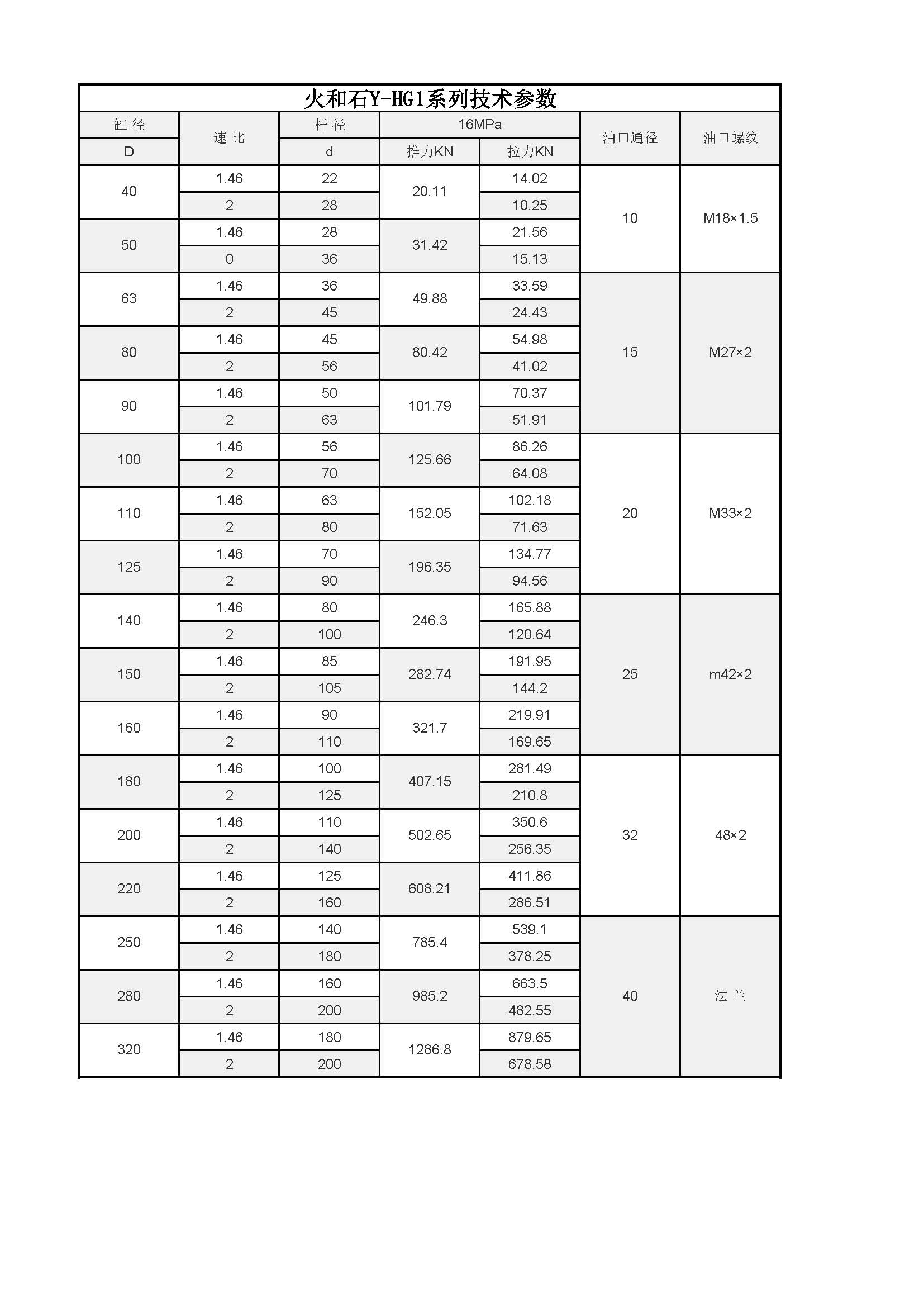

技术规格

Y-HG1冶金系列油缸怎么样

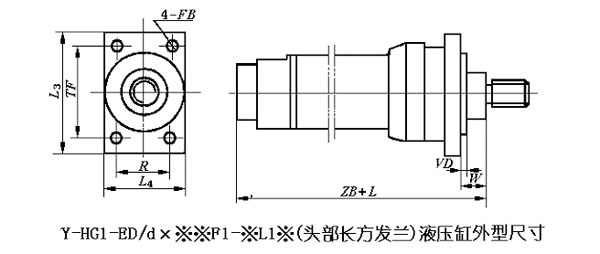

外形尺寸

Y-HG1冶金系列油缸怎么样

D	40	50	63	80	90	100	110	125
W	16	18	20	22	23	25	25	28
ZB	198	213	234	260	280	310	320	335
R	40.6	48.2	55.5	63.1	120	120	140	150
TF	98	116.4	134	152.5	168	184.8	200	217.1
VD	3	4	4	4	4	5	5	5
L4	86	95	115	140	170	185	205	225
L3	120	11	165	190	210	230	245	260
FB	9	11	13.5	17.5	22	22	22	22

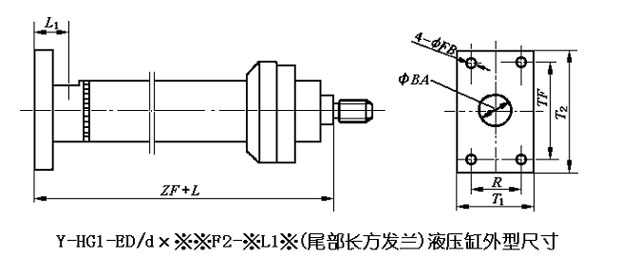

Y-HG1冶金系列油缸怎么样
尺寸/mm

D	40	50	63	80	90	100	110	125
ZF	206	225	249	282	302	332	342	357
FB	9	11	13.5	17.5	22	22	22	22
R	40.6	48.2	55.5	63.1	70	76.5	83	90.2
T1	65	75	85	100	115	120	130	155
TF	98	116.4	134	152.5	168	184.8	200	217.1
T2	120	140	164	200	210	230	245	260
ФBA	20	30	38	55	55	68	60	80
L1	42	38	50	68	75	79	82	82

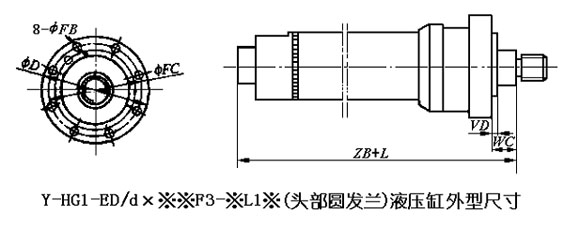

Y-HG1冶金系列油缸怎么样

D	40	50	63	80	90	100	110	125	140	150	160	180	200	220	250	280	320
VD	3	4	4	4	4	5	5	5	5	5	5	5	5	5	8	8	8
ZB	198	213	234	260	280	310	320	335	345	360	380	425	465	510	575	630	695
FC	106	126	145	165	195	210	230	250	265	280	300	325	355	390	430	470	530
FB	9	11	13.5	17.5	22	22	22	22	22	22	22	26	26	33	33	39	39
ФD	126	150	175	200	240	255	275	295	310	325	345	375	405	445	485	525	595
WC	16	18	20	22	23	25	25	28	30	28	30	34	35	40	40	44	45

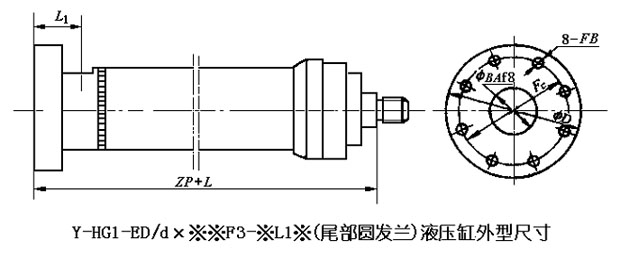

Y-HG1冶金系列油缸怎么样

D	40	50	63	80	90	100	110	125	140	150	160	180	200	220	250	280	320
FC	106	126	145	165	185	200	215	235	255	265	280	310	340	380	420	470	520
ФD	126	150	175	200	228	245	260	280	300	310	325	360	390	435	475	525	585
L1	42	38	50	68	75	79	82	82	88	90	95	105	105	120	136	140	143
ФBA	20	30	38	55	55	68	60	80	95	105	110	110	120	140	160	180	200
ZP	206	225	249	282	302	332	342	357	370	386	406	450	490	535	606	660	723
FB	6	11	13.5	17.5	22	22	22	22	22	22	22	26	26	33	33	39	39

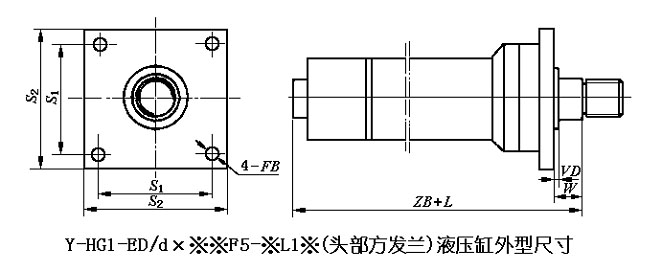

Y-HG1冶金系列油缸怎么样

D	40	50	63	80	90	100	110	125
ZB	198	213	234	260	280	310	320	335
VD	3	4	4	4	4	5	5	5
W	16	18	20	22	23	25	25	28
FB	9	11	13.5	17.5	22	22	22	22
S1	95	115	132	155	170	190	215	224
S2	115	140	160	190	210	230	255	265

Y-HG1冶金系列油缸怎么样

D	40	50	63	80	90	100	110	125
ZB	206	225	249	282	302	332	342	357
ФBA	20	30	38	55	55	68	60	80
L1	42	38	50	68	75	79	82	82
FB	9	11	13.5	17.5			22	22
S1	65	80	95	110	120	135	145	160
S2	90	110	130	150	165	180	190	205

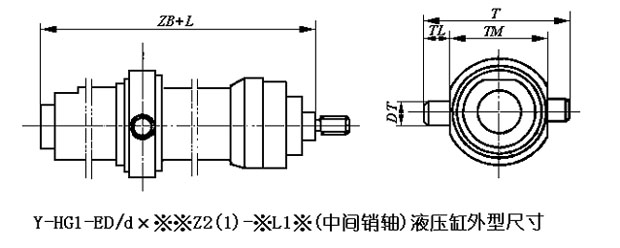

Y-HG1冶金系列油缸怎么样

D	40	50	63	80	90	100	110	125	140	150	160	180	200	220	250	280	320
ZB	198	213	234	260	280	310	320	335	345	360	380	425	465	510	575	630	695
ФDT	20	25	32	40	45	50	55	63	70	75	80	90	100	110	125	140	160
TL	16	20	25	32	36	40	45	50	55	60	63	70	80	90	100	110	125
TM	90	105	120	135	145	160	175	195	210	225	240	265	295	330	370	420	470
T	122	145	170	199	217	240	265	295	320	345	366	405	455	510	570	640	720

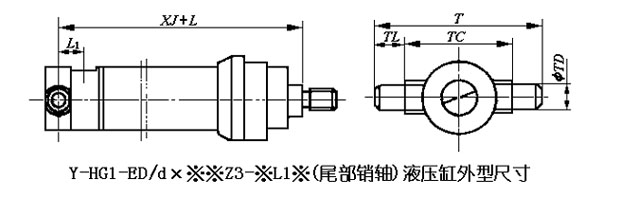

Y-HG1冶金系列油缸怎么样

D	40	50	63	80	90	100	110	125	140
XJ	202.5	220	242	272.5	295	327.5	340	350	372.5
ФTD	20	25	32	40	45	50	55	63	70
TL	16	20	25	32	36	40	45	50	55
TC	90	105	120	135	145	160	175	195	210
T	122	145	170	199	217	240	265	295	320
ФBA	20	30	38	55	55	68	60	80	95
L1	38.5	33	43	58.5	68	74.5	80	84	90.5
D	150	160	180	200	220	250	280	320	-
XJ	390	412.5	457.5	502.5	547.5	615	672.5	742.5	-
ФTD	75	80	90	100	110	125	140	160	-
TL	60	63	70	80	90	100	110	125	-
TC	225	240	265	295	330	370	420	470	-
T	345	366	405	455	510	570	640	720	-
ФBA	105	110	110	120	140	160	180	200	-
L1	94	101.5	112.5	117.5	132.5	145	152.5	162.5	-

Y-HG1冶金系列油缸怎么样
